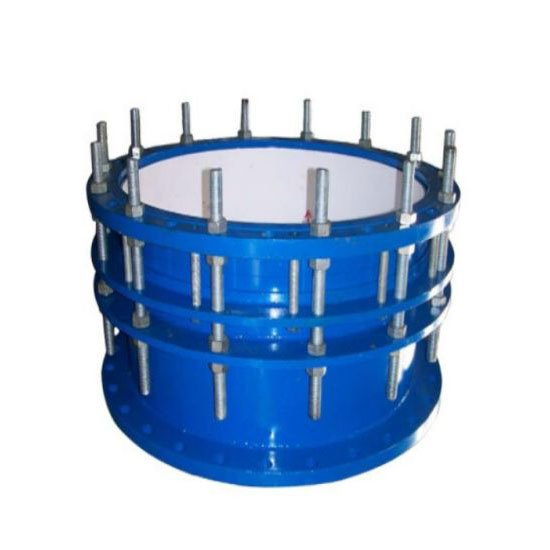

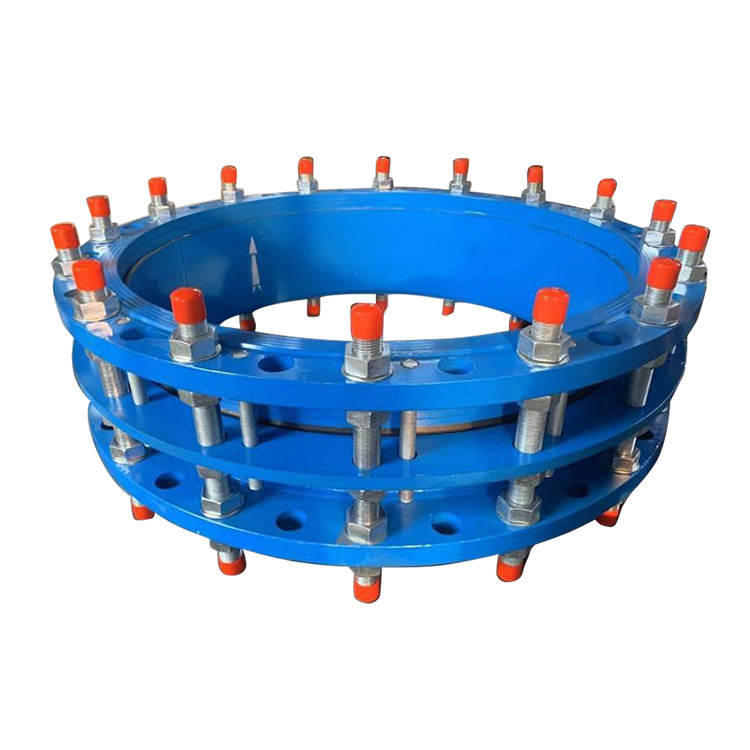

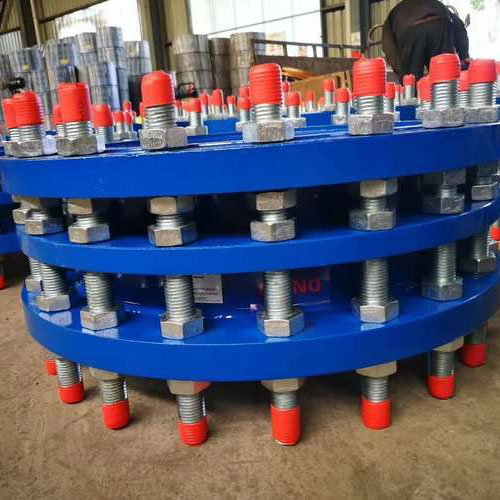

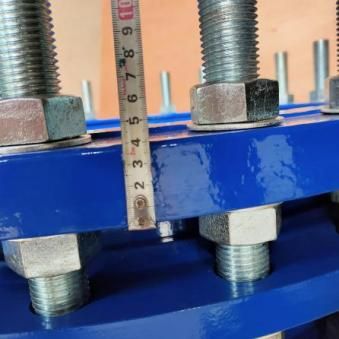

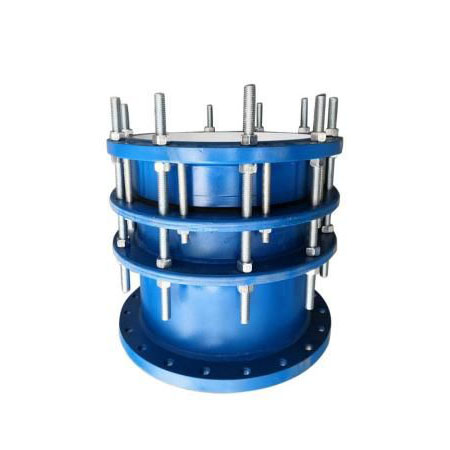

Демонтажное соединение двухфланцевого соединения подачи электроэнергии

FYL специализируется на производстве полностью закрытого двухфланцевого демонтажного соединения подачи электроэнергии в Китае. Наша компания готова предоставить OEM-продукт в соответствии с требованиями клиентов. Мы предлагаем конкурентоспособные цены и надеемся стать вашим долгосрочным поставщиком в Китае.

Отправить запрос

Описание продукта

Разъем для демонтажа двухфланцевого соединения подачи энергии — это высококачественный электрический компонент, предназначенный для эффективной и надежной передачи энергии. Он имеет прочную и долговечную конструкцию с двумя фланцами для легкой установки и подключения к системе электропитания.

Изготовленное из высококачественных материалов, это соединение передачи мощности выдерживает высокое давление и экстремальные температуры, обеспечивая длительную работу. Соединение также спроектировано таким образом, чтобы минимизировать потери мощности и предотвратить возникновение электрической дуги, что обеспечивает более эффективную и безопасную передачу энергии.

Конструкция соединения с двойным фланцем обеспечивает гибкую установку в различных конфигурациях, что делает его пригодным для широкого спектра применений подачи электроэнергии. Компактный размер и легкая конструкция облегчают обращение и транспортировку.

Если вам нужно соединить силовые кабели на подстанции, ветряной электростанции или промышленном объекте, двухфланцевое соединение подачи энергии является идеальным выбором для надежной и эффективной передачи энергии.

Таблица дат установки

Номинальный диаметр	Диаметр трубы	РАЗМЕР		Размер фланцевого соединения
Номинальный диаметр	Диаметр трубы	L	△Л	0,6 МПа				1,0 МПа
DN	DN	L	△Л	D	Д1	n-Th	b	D	Д1	n-Th	b
65	76	400	40	160	130	4-М12	16	185	145	4-М16	20
80	89			190	150	4-М16	18	200	160	8-М16	22
100	114			210	170	4-М16	18	220	180		24
125	140			240	200	8-М16	20	250	210		26
150	168			265	225		20	285	240	8-М20	26
200	219			320	280		22	340	295	8-М20	28
250	273			375	335	12-М16	24	395	350	12-М20	28
300	325	420	50	440	395	12-М20	24	445	400	12-М20	28
350	377			490	445	12-М20	26	505	460	16-М20	30
400	426			540	495	16-М20	28	565	515	16-М24	32
450	480			595	550	16-М20	28	615	565	20-М24	32
500	530			645	600	20-М20	30	670	620	20-М24	34
600	630	440		755	705	20-М24	30	780	725	20-М27	36
700	720	440		860	810	24-М24	32	895	840	24-М27	40
800	820	600	60	975	920	24-М27	34	1015	950	24-М30	44
900	920			1075	1020	24-М27	36	1115	1050	28-М30	46
1000	1020			1175	1120	28-М27	36	1230	1160	28-М33	50
1200	1220	620		1405	1340	32-М30	40	1455	1380	32-М36	56
1400	1420	620		1630	1560	36-М33	44	1675	1590	36-М39	62
1600	1620	630		1830	1760	40-М33	48	1915	1820	40-М4	68
1800	1820	630		2045	1970	44-М36	50	2115	2020	44-М45	70
2000	2020	650		2265	2180	48-М39	54	2325	2230	48-М45	74
2200	2220			2475	2390	52-М39	60	2550	2440	52-М52	80
2400	2420			2685	2600	56-М39	62	2760	2650	56-М52	82
2600	2620	750	80	2905	2810	60-М45	64	2960	2850	60-М52	88
2800	2820			3115	3020	64-М45	68	3480	3070	64-М52	94
3000	3020			3315	3220	68-М45	70	3405	3290	68-М56	100
