Как измерить клапаны бабочек

Клапаны бабочекшироко используются в промышленных и внутренних приложениях для регулирования потока жидкости. Правильное измерение клапана бабочки имеет решающее значение для обеспечения правильной установки, совместимости с системами трубопроводов и оптимальной производительности. Вот пошаговое руководство по измерению клапанов бабочек:

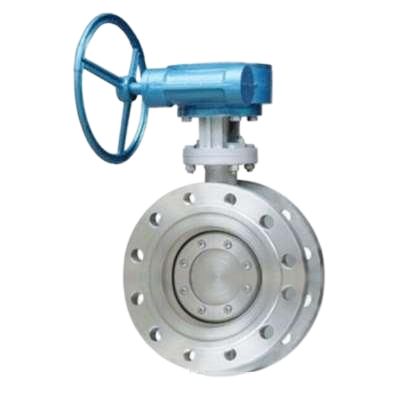

1. Понять компоненты для измерения

Перед измерением ознакомьтесь с частями клапана бабочки, которые требуют размеров:

- Корпус клапана: основной корпус, содержащий диск и сиденье.

- Диск: круговая пластина, которая вращается для контроля потока жидкости.

- Сиденье: герметичная поверхность между диском и корпусом клапана.

- Стебель: вал, соединенный с диском, который переносит движение от привода.

- Фланцы: точки соединения между клапаном и трубопроводом.

2. Инструменты, которые вам понадобятся

- Измерение ленты или суппорта

- Справочные спецификации или таблицы данных

- Размер трубы (необязательно)

3. Шаги по измерениюКлапан бабочки

а) Определить размер клапана

- Номинальный диаметр (DN): измерьте внутренний диаметр трубы, в котором будет установлен клапан. Размер клапана должен соответствовать номинальному диаметру трубы.

- Клапан отверстие: измерьте внутренний диаметр клапана, когда он полностью открыт, чтобы убедиться, что он соответствует отверстию трубы.

б) измерение личного расстояния

-Лицо-на личное расстояние: измерьте расстояние между двумя фланцами (или концами) тела клапана. Это важно для обеспечения подъема клапана в системе трубопровода.

в) измерьте размеры фланца

- Измерьте внешний диаметр (OD) фланцев.

- Проверьте диаметр круга болта (BCD): диаметр круга, образованный центральными точками отверстий болта.

- Считайте и измерьте отверстия для болта: проверьте количество отверстий и их диаметра.

г) Измерьте диск клапана

- Измерьте диаметр диска клапана. Убедитесь, что он не мешает внутреннему диаметру трубы или фитингов при полном открытии.

e) Проверьте длину и диаметр штока

- Измерьте длину стебля клапана, чтобы подтвердить, что он соответствует требованиям привода или обработки.

- Измерьте диаметр стебля, чтобы обеспечить совместимость с приводами или ручными операторами.

f) Проверьте на получение разрешения

- Обработка или очистка привода: если клапан использует рычаг или привод, измерьте разрешение, необходимое вокруг стебля, чтобы свободно управлять им.

4. Важные соображения

а) Стандарты и спецификации

Клапаны бабочек изготовлены в соответствии с конкретными стандартами, такими как ANSI, DIN или JIS. Убедитесь, что измерения соответствуют стандарту, относящемуся к вашему региону или применению.

б) Рейтинг давления

Проверьте клапан клапана (например, PN10, PN16), чтобы убедиться, что он соответствует требованиям к эксплуатационному давлению системы.

в) совместимость материала

Хотя это не прямое измерение, обеспечение того, чтобы материал клапана (например, нержавеющая сталь, пластичный железо) совместимо с обработанной жидкостью, является критическим.

г) проверка сидений и уплотнения

Осмотрите размеры сиденья клапана и герметизирующие поверхности на предмет износа или повреждения. Убедитесь, что диаметр сиденья соответствует размерам диска для правильного уплотнения.

5. Использование таблиц данных производителя

Многие клапаны бабочек поставляются с подробными техническими таблицами. Проверьте свои измерения с помощью таблицы данных, чтобы подтвердить, что клапан соответствует вашим системным требованиям.

Заключение

Измерение аклапан бабочкиТочно обеспечивает надлежащую соответствие, оптимальную производительность и долгосрочную надежность. Следуя этому руководству и, учитывая все критические размеры, вы можете с уверенностью выбрать или заменить клапан бабочки, который легко интегрируется в вашу систему.
