Как воздушные клапаны применяются в промышленных системах управления жидкостями?
Абстрактный
Воздушные клапаныявляются критически важными компонентами управления, используемыми в жидкостных системах под давлением и без давления для регулирования, выпуска или впуска воздуха во время работы трубопровода. В этой статье представлен всесторонний технический анализ воздушных клапанов с упором на структурную конструкцию, эксплуатационные параметры, логику приложения и интеграцию на уровне системы. Благодаря структурированному подходу, основанному на вопросах, дискуссия проясняет, как воздушные клапаны функционируют в современной промышленной среде и почему правильная спецификация и выбор напрямую влияют на стабильность, безопасность и долгосрочную производительность системы.
Контур
- Обзор продукта и техническое позиционирование
- Ключевые параметры и технические характеристики
- Как воздушные клапаны работают в реальных условиях?
- Распространенные вопросы о воздушных клапанах и практические ответы
Оглавление
- 1. Обзор продукта и техническое позиционирование
- 2. Основные параметры и технические характеристики.
- 3. Как воздушные клапаны работают в реальных условиях?
- 4. Общие вопросы о воздушных клапанах и практические ответы
1. Обзор продукта и техническое позиционирование

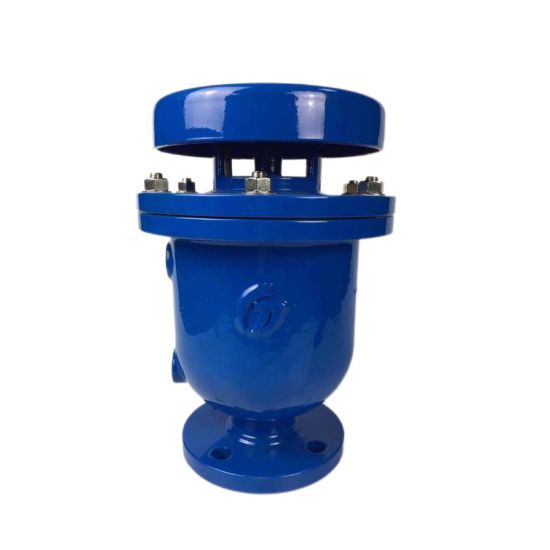

Воздушный клапан — это механическое устройство, предназначенное для управления наличием воздуха в системах передачи жидкости. Во время наполнения трубопровода, опорожнения или работы в установившемся режиме скопление воздуха или вакуум могут поставить под угрозу эффективность и структурную целостность. Воздушные клапаны устанавливаются в стратегических точках, таких как большие высоты, выпускные отверстия насосов и длинные горизонтальные участки, чтобы поддерживать контролируемое поведение воздуха в системе.
Основная цель этой статьи — объяснить, как воздушные клапаны способствуют стабильной работе системы, решая проблемы, связанные с воздухом, которые обычно возникают в сетях водоснабжения, промышленных технологических линиях, системах циркуляции HVAC и трубопроводах для транспортировки химикатов. Акцент делается на инженерную логику, а не на рекламный язык, что соответствует профессиональной практике закупок и спецификации.
С конструктивной точки зрения воздушные клапаны обычно состоят из корпуса клапана, поплавкового механизма, уплотнительного интерфейса и выпускного отверстия. Эти элементы динамически взаимодействуют в ответ на изменения давления, обеспечивая автоматическое управление подачей воздуха без внешних управляющих входов.
2. Основные параметры и технические характеристики.
Точное определение параметров имеет важное значение при выборе воздушного клапана для промышленного использования. В следующей таблице приведены часто упоминаемые технические характеристики, влияющие на совместимость и производительность.
| Параметр | Типичный диапазон | Инженерное значение |
|---|---|---|
| Номинальный диаметр (DN) | Ду15 – Ду300 | Определяет пропускную способность воздуха и совместимость трубопроводов. |
| Номинальное давление | Ру10/Ру16/Ру25 | Определяет максимально допустимое рабочее давление |
| Материал корпуса | Ковкий чугун/нержавеющая сталь | Влияет на коррозионную стойкость и срок службы |
| Материал уплотнения | ЭПДМ/НБР/Витон | Обеспечивает плотное закрытие при различных температурах. |
| Рабочая температура | от -10°С до 120°С | Указывает на пригодность для различных жидких сред. |
| Тип подключения | Фланцевый/резьбовой | Влияет на способ установки и доступ для обслуживания |
Эти параметры следует оценивать с учетом скорости потока в системе, профиля высоты и условий переходного давления. Увеличение или уменьшение размера воздушного клапана может привести к неэффективному выпуску воздуха или непреднамеренным колебаниям давления.
3. Как воздушные клапаны работают в реальных условиях?
Воздушные клапаны используются во многих отраслях промышленности, каждый из которых сталкивается с уникальными эксплуатационными проблемами. Понимание поведения конкретного приложения необходимо для правильной интеграции.
В муниципальных системах водоснабжения воздушные клапаны располагаются в верхних точках трубопровода для выпуска захваченного воздуха во время циклов наполнения. Это предотвращает ограничение потока и сводит к минимуму риск скачков давления, вызванных воздухом. Во время операций слива те же клапаны пропускают воздух, чтобы избежать образования вакуума, который может привести к разрушению стенок трубы.
В промышленных технологических трубопроводах воздушные клапаны поддерживают стабильное поведение потока, стабилизируя профили внутреннего давления. Системы транспортировки химикатов, охлаждающей воды или очищенных сточных вод полагаются на предсказуемое управление воздухом для защиты насосов, счетчиков и контрольно-измерительных приборов.
Циркуляционные контуры HVAC представляют собой еще одну важную область применения. Загрязнение воздуха в замкнутых системах отопления и охлаждения может снизить эффективность теплопередачи и увеличить потребление энергии. Правильно подобранные воздушные клапаны обеспечивают непрерывную вентиляцию без ручного вмешательства, обеспечивая долгосрочную стабильность работы.
В этих сценариях производительность определяется не только конструкцией клапана, но и местом установки, доступностью для обслуживания и совместимостью с компонентами выше и ниже по потоку.
4. Общие вопросы о воздушных клапанах и практические ответы
Как воздушный клапан автоматически выпускает воздух во время заполнения трубопровода?
При первоначальном заполнении трубопровода большие объемы воздуха вытесняются поступающей жидкостью. Воздушный клапан остается открытым из-за отсутствия внутреннего давления, позволяя воздуху свободно выходить. Когда жидкость достигает камеры клапана, поплавок поднимается и запечатывает отверстие, переводя систему в режим работы под давлением.
Как происходит попадание воздуха в систему при опорожнении трубопровода?
Во время слива или внезапной остановки потока внутреннее давление может упасть ниже атмосферного уровня. Воздушный клапан в ответ открывает свой впускной путь, позволяя наружному воздуху проникать и выравнивать давление, тем самым предотвращая структурные повреждения, связанные с вакуумом.
Как неправильный выбор воздушного клапана влияет на надежность системы?
Неправильный размер или номинальное давление могут привести к неполному выпуску воздуха, чрезмерным утечкам или задержке реакции на изменения давления. Эти проблемы могут проявляться в виде шума, вибрации, неточных показаний расхода или преждевременного износа соседнего оборудования.
Заключение и отраслевая перспектива
Воздушные клапаны представляют собой основополагающий, но часто недооцениваемый компонент систем управления жидкостью. Их роль в управлении поведением воздуха напрямую влияет на гидравлическую эффективность, механическую безопасность и непрерывность работы. По мере расширения инфраструктурных сетей и повышения автоматизации промышленных процессов спрос на точно спроектированные воздушные клапаны продолжает расти.
В этом контекстеFYLразработала решения для воздушных клапанов, соответствующие международным инженерным стандартам и разнообразным требованиям применения. Благодаря последовательному выбору материалов, контролируемым производственным процессам и ориентированному на применение дизайну FYL поддерживает стабильную работу системы во многих отраслях.
Для получения технической консультации, руководства по спецификациям или поддержки проекта в отношении выбора и интеграции воздушного клапана,связаться с намисотрудничать с опытной командой инженеров, способной решать сложные задачи управления жидкостями.
