Разница между эксцентрическими и концентрическими дроссельными клапанами

Поворотные затворы широко используются для регулирования расхода в трубопроводных системах, причем двумя распространенными конструкциями являются эксцентриковый и концентрический (или осевой) типы. Основное отличие заключается в положении штока относительно диска.

В концентрическом дроссельном затворе шток проходит через центр диска, который также совмещен с осевой линией трубы. Эта простая конструкция обеспечивает низкую стоимость и компактный размер, что делает ее подходящей для некритических применений с низким давлением, таких как ОВКВ или очистка воды. Однако во время работы диск постоянно контактирует с седлом, вызывая износ и ограничивая его использование в условиях высокого давления или высокой температуры.

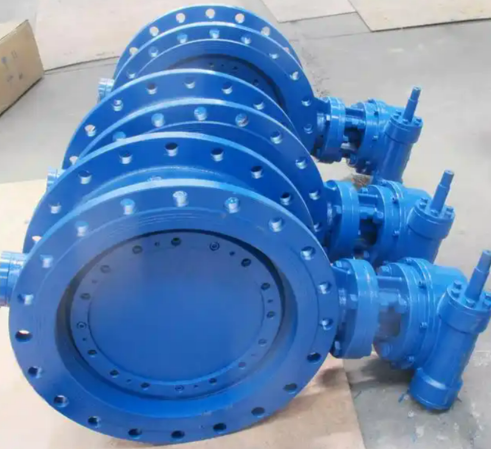

Напротив, у эксцентрикового дроссельного клапана шток смещен относительно центра диска — одинарное, двойное или тройное смещение. Такое смещение уменьшает трение между диском и седлом во время открытия и закрытия, что приводит к увеличению срока службы, лучшей герметизации и пригодности для более требовательных применений, таких как пар, масло и газ. В частности, клапаны с тройным смещением обеспечивают герметичное перекрытие и эффективно выдерживают высокие температуры и давления.

Подводя итог, можно сказать, что концентрические клапаны экономичны и просты, но имеют ограниченные характеристики, в то время как эксцентриковые клапаны обеспечивают повышенную долговечность, герметичность и универсальность для промышленного использования.
