Как работает мембранный клапан в промышленных системах управления жидкостями?
Краткое содержание статьи
Мембранные клапанышироко используются в отраслях, где требуется надежное управление потоком, предотвращение загрязнения и устойчивость к коррозии. Их простая конструкция и эффективный механизм уплотнения делают их пригодными для применений, связанных с агрессивными химикатами, шламами или гигиеническими процессами. В этой статье объясняется, как работают мембранные клапаны, их внутреннее устройство, основные преимущества и как правильно выбрать клапан для конкретных промышленных условий. В нем также освещаются практические соображения, которые помогают пользователям избежать типичных эксплуатационных проблем и повысить надежность системы.
Оглавление
- Контур
- Что такое мембранный клапан?
- Ключевые компоненты мембранного клапана
- Как работает мембранный клапан?
- Распространенные типы мембранных клапанов
- Преимущества использования мембранных клапанов
- Как правильно выбрать мембранный клапан
- Типичные промышленные применения
- Советы по техническому обслуживанию для обеспечения долгосрочной надежности
- Часто задаваемые вопросы
- Связаться с нами
Контур
- Введение в технологию мембранных клапанов
- Основные компоненты и материалы
- Операционный механизм
- Варианты конструкции клапана
- Преимущества и эксплуатационные характеристики
- Отрасли применения
- Рекомендации по выбору
- Рекомендации по техническому обслуживанию
- Часто задаваемые вопросы
Что такое мембранный клапан?
Мембранный клапан — это тип запорно-регулирующего клапана, в котором для регулирования потока жидкости используется гибкая диафрагма. В отличие от традиционных клапанов, в которых для уплотнения используется контакт металл-металл, мембранный клапан изолирует рабочую среду от клапанного механизма с помощью эластомерной мембраны. Такая конструкция обеспечивает превосходную герметичность и предотвращает загрязнение.
Диафрагма прижимается к седлу, расположенному внутри корпуса клапана, чтобы остановить поток. Когда привод поднимает диафрагму от седла, жидкость может проходить через клапан. Поскольку внутренние компоненты отделены от пути прохождения жидкости, мембранные клапаны особенно подходят для коррозийных, абразивных или гигиенических процессов.
Такие отрасли, как химическая обработка, очистка воды, фармацевтическое производство и производство продуктов питания, обычно полагаются на мембранные клапаны для безопасного и точного регулирования расхода.
Ключевые компоненты мембранного клапана
Понимание конструкции мембранного клапана помогает пользователям лучше оценить его производительность и надежность. Хотя конструкции разных производителей немного различаются, большинство мембранных клапанов состоят из нескольких основных компонентов.
| Компонент | Функция |
|---|---|
| Корпус клапана | Формирует основной канал потока и поддерживает внутренние компоненты. |
| Диафрагма | Гибкая мембрана, которая герметизирует путь потока и контролирует движение жидкости. |
| Компрессор | Прикладывает давление к диафрагме, чтобы закрыть клапан. |
| Корень | Соединяет привод с компрессором и передает движение. |
| Привод или маховик | Обеспечивает ручное или автоматическое открытие и закрытие клапана. |
Сама диафрагма обычно изготавливается из таких материалов, как EPDM, PTFE или резиновые смеси. Выбор материала диафрагмы зависит от химической совместимости и требований к температуре технологической жидкости.
Как работает мембранный клапан?
Принцип работы мембранного клапана относительно прост, но очень эффективен. Клапан управляет потоком жидкости, перемещая гибкую диафрагму к седлу клапана или от него.
Когда привод или маховик вращаются, шток клапана перемещается вниз. Это движение толкает компрессор, который плотно прижимает диафрагму к седлу внутри корпуса клапана. Как только диафрагма соприкасается с седлом, путь потока становится полностью герметичным, останавливая движение жидкости.
Чтобы открыть клапан, привод поднимает шток вверх. Компрессор сбрасывает давление на диафрагму, позволяя ей отойти от седла. После этого жидкость может свободно проходить через корпус клапана.
Поскольку диафрагма изолирует механические части от жидкости, клапан меньше подвергается внутренней коррозии и загрязнению. Эта конструкция также снижает риск утечки по сравнению с клапанами традиционной конструкции.
Распространенные типы мембранных клапанов
Существует несколько конфигураций мембранных клапанов для удовлетворения различных эксплуатационных требований. Двумя наиболее распространенными конструкциями являются клапаны переливного типа и прямоточные клапаны.
-

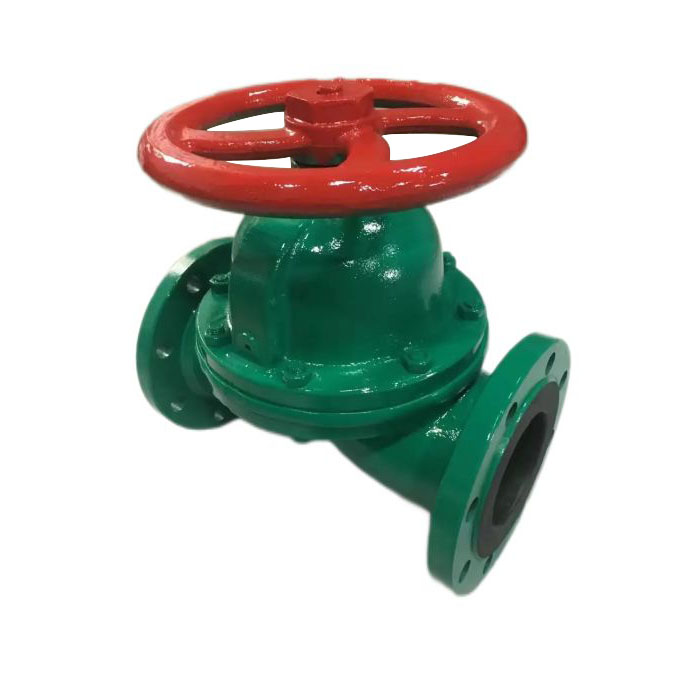

Мембранный клапан переливного типа
Эта конструкция отличается приподнятым седлом или перегородкой внутри корпуса клапана. Диафрагма прижимается к перегородке, закрывая клапан. Он требует меньшего хода диафрагмы и обеспечивает более длительный срок службы диафрагмы. -
Прямоходной мембранный клапан
Такая конструкция обеспечивает прямой путь потока с минимальными препятствиями. Его часто используют в приложениях, связанных с вязкими жидкостями, суспензиями или твердыми веществами.
Каждый тип предлагает различные преимущества в зависимости от свойств жидкости и системных требований.
Преимущества использования мембранных клапанов
Мембранные клапаны обладают рядом преимуществ, которые делают их привлекательными для современных промышленных процессов. Их уникальная структура обеспечивает эксплуатационную надежность и минимизирует риски загрязнения.
- Отличные герметичные характеристики уплотнения
- Изоляция рабочих сред от механических частей
- Высокая стойкость к агрессивным химическим веществам
- Подходит для суспензий и вязких жидкостей.
- Простое обслуживание и замена диафрагмы
- Снижение риска загрязнения продукта
Эти характеристики позволяют мембранным клапанам надежно работать в сложных условиях, где традиционные типы клапанов могут работать с трудом.
Как правильно выбрать мембранный клапан
Выбор правильного мембранного клапана имеет важное значение для поддержания эффективности системы и предотвращения эксплуатационных проблем. В процессе выбора следует оценить несколько технических факторов.
| Фактор выбора | Описание |
|---|---|
| Тип жидкости | Определите, является ли жидкость коррозионной, абразивной или гигиенической. |
| Рабочая температура | Убедитесь, что материалы диафрагмы выдерживают температуру системы. |
| Номинальное давление | Выберите клапан, способный выдерживать давление в системе. |
| Тип подключения | Варианты включают фланцевые, резьбовые или сварные соединения. |
| Требования к автоматизации | В зависимости от системы могут потребоваться ручные или пневматические приводы. |
Тщательная оценка этих факторов гарантирует, что выбранный клапан будет работать эффективно на протяжении всего жизненного цикла.
Типичные промышленные применения
Мембранные клапаны широко используются в отраслях, требующих надежного уплотнения и контроля загрязнений. Их универсальность делает их пригодными как для промышленных, так и для санитарных помещений.
- Химические перерабатывающие заводы
- Водоочистные сооружения
- Фармацевтическое производство
- Производство продуктов питания и напитков
- Системы горного шлама
- Биотехнологические лаборатории
Такие компании какТяньцзиньская компания Fuyaolai Technology Co., Ltd.производит мембранные клапаны, разработанные в соответствии со строгими промышленными стандартами. Их клапаны рассчитаны на долговечность, устойчивость к коррозии и стабильное регулирование потока в широком диапазоне применений.
Советы по техническому обслуживанию для обеспечения долгосрочной надежности
Хотя мембранные клапаны имеют относительно простую конструкцию, регулярное техническое обслуживание помогает продлить срок службы и поддерживать оптимальные рабочие характеристики.
- Периодически проверяйте диафрагмы на наличие признаков износа или растрескивания.
- Убедитесь, что болты и крепежные детали затянуты должным образом.
- Проверьте наличие необычной вибрации или утечек во время работы.
- Замените диафрагмы в соответствии с рекомендациями производителя.
- Проверьте работу привода на плавность открытия и закрытия.
Регулярное техническое обслуживание предотвращает непредвиденные сбои и обеспечивает стабильную работу критически важных промышленных систем.
Часто задаваемые вопросы
Вопрос 1: Что делает мембранные клапаны пригодными для работы с агрессивными жидкостями?
Диафрагма изолирует технологическую жидкость от внутренних металлических компонентов. Это предотвращает коррозию и защищает механизм клапана от химического повреждения.
Вопрос 2. Могут ли мембранные клапаны работать со шламами или вязкими жидкостями?
Да. Прямоточные мембранные клапаны особенно эффективны при работе со шламами, поскольку они обеспечивают плавный путь потока, что снижает вероятность засорения.
В3: Как часто следует заменять диафрагму?
Частота замены зависит от условий эксплуатации, таких как давление, температура и химическое воздействие. Регулярный осмотр помогает определить, когда необходима замена.
В4: Подходят ли мембранные клапаны для гигиенических отраслей промышленности?
Да. Поскольку конструкция клапана предотвращает загрязнение и обеспечивает легкую очистку, мембранные клапаны широко используются в фармацевтической и пищевой промышленности.
Связаться с нами
Выбор правильного мембранного клапана может значительно повысить безопасность, эффективность и надежность систем управления жидкостью. Если вы ищете высококачественные промышленные мембранные клапаны,Тяньцзиньская компания Fuyaolai Technology Co., Ltd.предлагает надежные решения, адаптированные для широкого спектра промышленных применений.
Посетите страницу продукта, чтобы изучить подробные характеристики и доступные конфигурации:
https://www.fuyaolaivalve.com/diaphragm-valve
Наша техническая команда готова помочь вам выбрать наиболее подходящий клапан для требований вашего проекта.Связаться с намисегоднячтобы получить профессиональное руководство, подробную информацию о продуктах и индивидуальные решения для ваших систем управления жидкостями.
