Руководство по выбору, установке, устранению неисправностей и техническому обслуживанию дисковых затворов
Ядродроссельный клапанТехнология заключается в ее «эксцентричном» дизайне. Различные конструкции подходят для совершенно разных условий работы.
| Тип | Дизайн | Характеристики | Лучшее для |
|---|---|---|---|
| Концентрический/с нулевым смещением | Центр вала, центр диска и центр корпуса совпадают. | Простая конструкция, но при открывании/закрывании диск постоянно трется о седло. Высокий износ, короткий срок службы. | Нормальная температура, низкое давление, некритические услуги (например, водоснабжение). |
| Двойное смещение | Центр вала смещен относительно центров диска и корпуса. | Диск быстро поднимается с седла после открытия, что значительно снижает трение и износ. Более долгая жизнь. Можно использовать металлические сиденья для более широкого диапазона температур. | Наиболее широко используемый тип – общепромышленное применение, ОВКВ, очистка воды. |
| Тройное смещение | Добавляет третье угловое смещение к оси уплотнительного конуса. | Уплотнение основано на контактном давлении, а не на упругой деформации. Обеспечивает стойкость к высоким температурам, герметичное закрытие и минимальную утечку. | Тяжелые условия – паровые, высокого давления, криогенные (СПГ) и газоразделительные установки КЦА. |

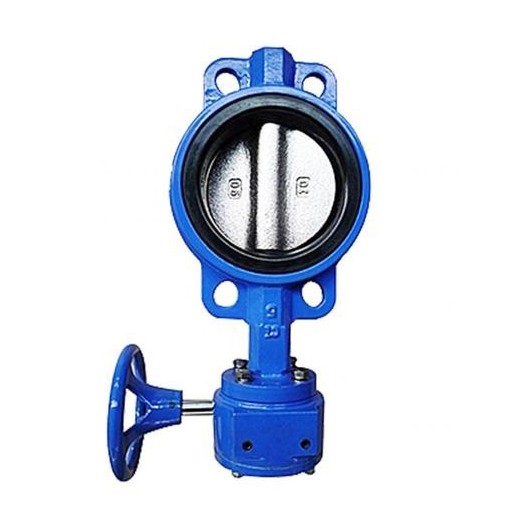

Совет для профессионалов: для высокотемпературного пара или критически важных технологических процессов всегда выбирайте клапаны с металлическим седлом с тройным эксцентриситетом. Для простых водопроводов достаточно и экономически выгодно использовать концентрический клапан с резиновой футеровкой.
Руководство по установке: две детали, которые решают или разрушают работу
1. Подгонка фланцев – причина №1, по которой клапаны не открываются
Очень распространенная жалоба на местах: «Клапан не открывается после установки». Виновником почти всегда является использование стандартного фланца с плоской поверхностью (FF) или выступающего торца (RF) вместо фланца, предназначенного для дроссельной заслонки.
-
Проблема: стандартные фланцы имеют меньший внутренний диаметр (ВД). При прикреплении болтами внутренний диаметр фланца физически удерживает диск, предотвращая его вращение.
-
Исправление:
Всегда используйте фланцы дроссельной заслонки, рекомендованные производителем (часто с большим внутренним диаметром).
Перед установкой физически измерьте и убедитесь, что внутренний диаметр фланца соответствует внутреннему диаметру отверстия клапана.
2. Расположение – дайте клапану «передышку»
-
Прямые трубы вверх/вниз по потоку: устанавливайте клапан на расстоянии не менее 4–6 диаметров трубы от насосов, колен или тройников. Это сводит к минимуму турбулентность и вибрацию, вызванную потоком, которые могут повредить седло и повлиять на точность управления.
-
Положение установки: Во время установки держите диск в приоткрытом (частично открытом) положении (~10–15°). Это защитит мягкое седло от повреждения краем диска в случае случайного удара.
Устранение неполадок: распространенные проблемы и решения на местах
| Проблема | Возможные причины | Решения |
|---|---|---|
| Утечка через седло (внутренняя утечка) | 1. Мусор (окалина, сварочный шлак) застрял на уплотнительной поверхности. 2. Диск закрыт не полностью (ограничитель привода отрегулирован неправильно). 3. Неравномерный момент затяжки болтов фланца, деформирующий седло. | 1. Промойте линию или вручную очистите область уплотнения. 2. Откалибруйте пределы хода привода повторно, чтобы обеспечить полное закрытие. 3. Равномерно затяните фланцевые болты по схеме звезды до указанного значения. |
| Утечка через фланцевые прокладки (внешняя утечка) | 1. Прокладка устарела или несовместима со средой. 2. Неравномерное натяжение болтов фланца. | 1. Замените прокладками, совместимыми с рабочей средой. 2. С помощью динамометрического ключа равномерно затяните болты в соответствии со спецификацией. |
| Залипание/трудно работать | 1. Клапан слишком долго оставался в холостом режиме (накопление ржавчины или отложений на штоке/подшипнике). 2. Твердые частицы попали в зазор подшипника. | 1. Клапаны холостого хода проверяйте по крайней мере раз в месяц, чтобы предотвратить заклинивание. 2. В случае заклинивания клапанов попробуйте осторожно постучать по диску молотком, одновременно нанося проникающее масло. В тяжелых случаях может потребоваться замена подшипника. |
| Утечка в штоке (утечка через уплотнение) | 1. Упаковочный материал высох, устарел или химически несовместим. 2. Шток поцарапан, корродирован или погнут. | 1. Выберите насадку, подходящую для температуры/давления/среды. 2. Замените шток и набивку. Всегда работайте медленно, чтобы избежать повреждения штока из-за резких скачков крутящего момента. |
Лучшие практики технического обслуживания: профилактика лучше, чем лечение
-
Регулярные упражнения: клапаны, которые используются нечасто, передвигайте их от полностью открытого до полного закрытия не реже одного раза в месяц. Это предотвращает «смерзание» диска и седла из-за отложений или незначительной коррозии.
-
Смазка. Регулярно вводите смазку на литиевой основе или рекомендованную производителем смазку в пресс-масленки (если они имеются). Это особенно важно в прибрежной зоне или в условиях высокой влажности для предотвращения коррозии штока/подшипника.
-
Проверьте исправность привода:
Для электрических приводов: проверьте правильность напряжения, работу концевого выключателя и уровень масла в коробке передач.
Для пневматических/гидравлических приводов: проверьте наличие утечек воздуха/масла, чистоту фильтра и стабильное давление питания.
- Следите за износом седла. Если вы заметили, что приводу требуется больше времени, чтобы полностью закрыть клапан, возможно, мягкое седло изношено. Для критически важных услуг рассмотрите возможность замены сиденья до того, как произойдет утечка.
