Во многих промышленных системах контроль потока жидкостей и газов имеет важное значение для безопасной и эффективной работы. Среди различных типов промышленной арматурыКлапан-бабочкастал одним из наиболее широко используемых решений для управления потоком благодаря своей компактной конструкции, легкому дизайну и быстрой работе.
Хотя дроссельная заслонка выглядит относительно просто по сравнению с другими типами клапанов, ее внутренняя конструкция требует тщательного проектирования. От водоочистных и химических перерабатывающих предприятий до систем отопления, вентиляции и кондиционирования воздуха и энергетики — дисковые затворы играют важную роль в современном управлении жидкостями.
Почему поворотные заслонки широко используются в промышленности?
Одной из причин, по которой дисковые затворы приобрели популярность, является их баланс между производительностью и практичностью.
По сравнению со многими традиционными конструкциями клапанов, дисковые затворы предлагают:
Компактная структура
Меньший вес
Простая установка
Быстрая работа
Меньший расход материала
Сниженные требования к техническому обслуживанию
Благодаря этим характеристикам они обычно используются в системах, где требуется частое регулирование расхода.
Типичные области применения включают в себя:
Системы водоснабжения
Очистка сточных вод
Трубопроводы ОВиК
Обработка продуктов питания и напитков
Химическая промышленность
Системы противопожарной защиты
Морские применения
Секрет отрасли: диск клапана — основа производительности поворотного затвора
Многие люди обращают внимание на внешний вид клапана, но инженеры знают, что конструкция диска сильно влияет на производительность.
Диск непосредственно взаимодействует с проточной средой, влияя на:
Сопротивление потоку
Потеря давления
Герметизирующие характеристики
Срок службы
Хорошо спроектированный диск может уменьшить турбулентность и повысить эффективность работы.
В разных отраслях могут потребоваться разные материалы дисков, например:
Нержавеющая сталь
Ковкий чугун
Алюминиевая бронза
Специальные сплавы
Выбор материала зависит от таких факторов, как:
Характеристики жидкости
Температура
Давление
Требования к коррозии
Различные типы дисковых затворов и их применение
Вафельный клапан-бабочка
Межфланцевый дисковый затвор предназначен для установки между двумя фланцами трубопровода.
Преимущества:
Легкая конструкция
Компактная установка
Экономичный дизайн
Он широко используется в системах водоснабжения, отопления, вентиляции и кондиционирования воздуха и общепромышленных трубопроводах.
Дроссельный клапан с выступом
Дроссельный клапан с проушинами включает в себя резьбовые вставки вокруг корпуса клапана.
Преимущества включают в себя:
Более простое обслуживание
Подходит для систем, требующих снятия секций труб.
Повышенная гибкость установки
Фланцевый клапан-бабочка
Фланцевые дисковые затворы соединяются непосредственно с фланцами трубопровода.
Их часто используют для:
Большие трубопроводные системы
Приложения с более высоким давлением
Промышленные технологические системы
Материалы для дроссельных заслонок: почему выбор материала имеет значение
Различные рабочие условия требуют разных материалов.
Распространенные комбинации материалов включают:
Деталь Общие материалы
Корпус Чугун, ковкий чугун, нержавеющая сталь, углеродистая сталь
Диск из нержавеющей стали, ковкого чугуна, алюминиевой бронзы
Седло EPDM, NBR, PTFE, резиновые материалы
Вал из нержавеющей стали
Например:
Седла из EPDM обычно используются в системах водоснабжения.
Седла из ПТФЭ соответствуют требованиям химической стойкости.
Компоненты из нержавеющей стали предпочтительны в агрессивных средах.
Скрытая проблема: технология уплотнений определяет надежность клапана
Дроссельный затвор должен обеспечивать надежное уплотнение и при этом обеспечивать плавное вращение.
Система уплотнений должна сбалансировать:
Низкий рабочий крутящий момент
Плотное отключение
Длительный срок службы
К распространенным конструкциям уплотнений относятся:
Затворы-бабочки с эластичным седлом
Высокопроизводительные дроссельные заслонки
Дисковые затворы с тройным эксцентриситетом
Конструкции с тройным смещением особенно важны для требовательных применений, поскольку движение диска уменьшает трение между уплотняющими поверхностями, помогая повысить долговечность.
Тенденции автоматизации: дисковые затворы становятся умнее
Традиционные дроссельные заслонки управляются вручную, но современные промышленные системы все чаще используют автоматическое управление.
Общие варианты привода включают в себя:
Пневматические приводы
Используется там, где требуется быстрая работа и промышленная автоматизация.

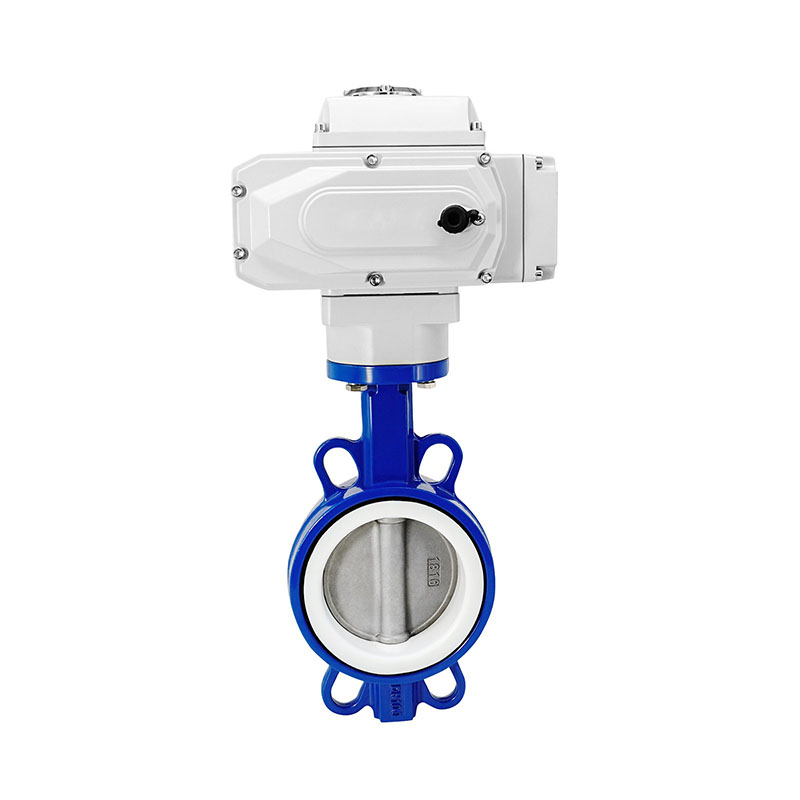

Электрические приводы
Подходит для приложений, требующих точного дистанционного управления.
Гидравлические приводы
Используется в больших системах, требующих высокой рабочей силы.
Благодаря датчикам и цифровым системам управления поворотные затворы теперь могут стать частью интеллектуальных систем управления трубопроводами.
Будущие тенденции развития поворотных дисковых затворов
Материалы с более высокими эксплуатационными характеристиками
Новые материалы и методы обработки поверхности повышают устойчивость к:
Коррозия
носить
Экстремальные температуры
Интеллектуальное управление клапанами
Будущие клапанные системы будут все больше интегрировать:
Мониторинг положения
Пульт дистанционного управления
Прогностическое обслуживание
Промышленные системы Интернета вещей
Энергоэффективное управление потоком
Оптимизированная конструкция клапанов помогает снизить потери давления и повысить общую эффективность системы.
Вывод: дисковые затворы остаются неотъемлемой частью промышленного управления потоками.
Хотя дисковый затвор имеет относительно простую конструкцию, его роль в промышленных системах далеко не проста.
Благодаря постоянному совершенствованию материалов, технологий уплотнений и автоматизации поворотные затворы стали надежным решением для управления жидкостями и газами во многих отраслях промышленности.
От муниципальных систем водоснабжения до передовых промышленных процессов — этот компактный клапан продолжает поддерживать эффективное и безопасное управление жидкостями по всему миру.
