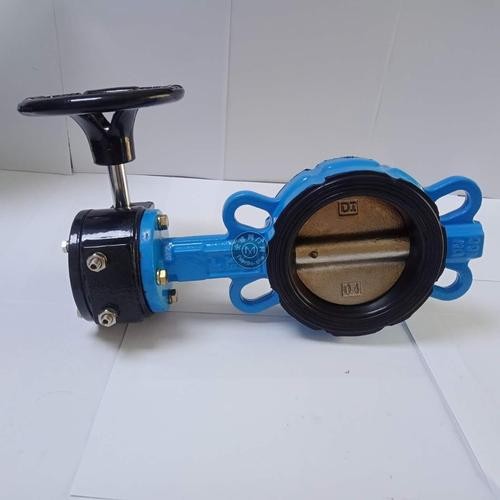

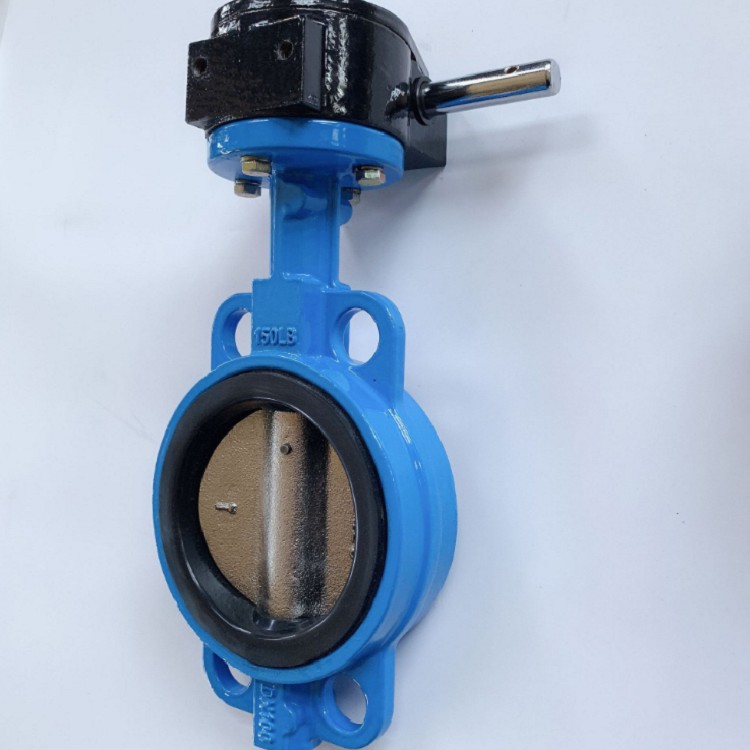

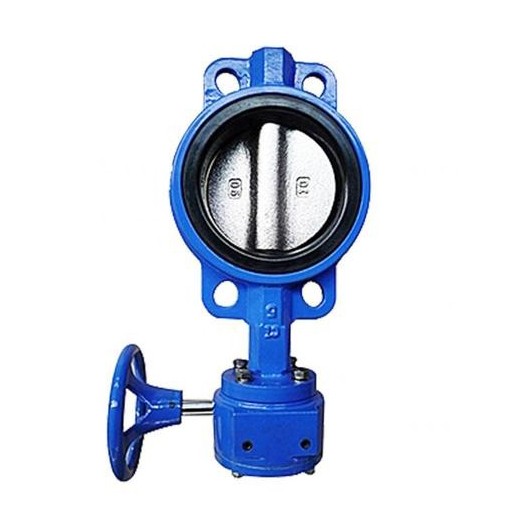

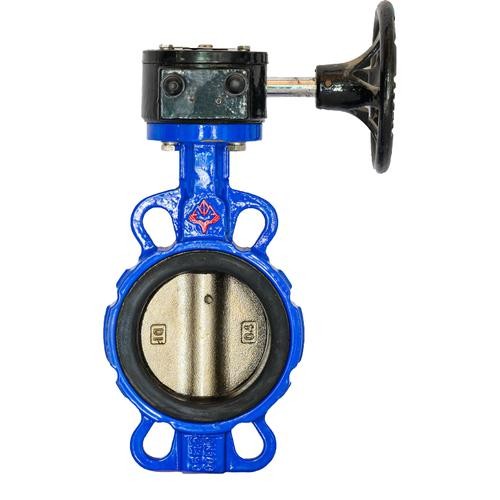

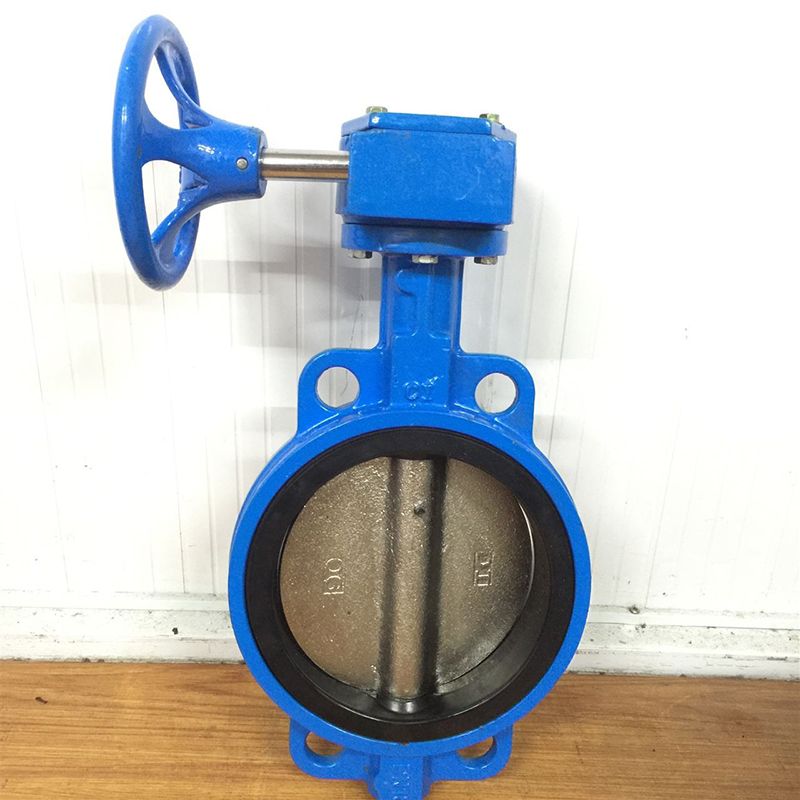

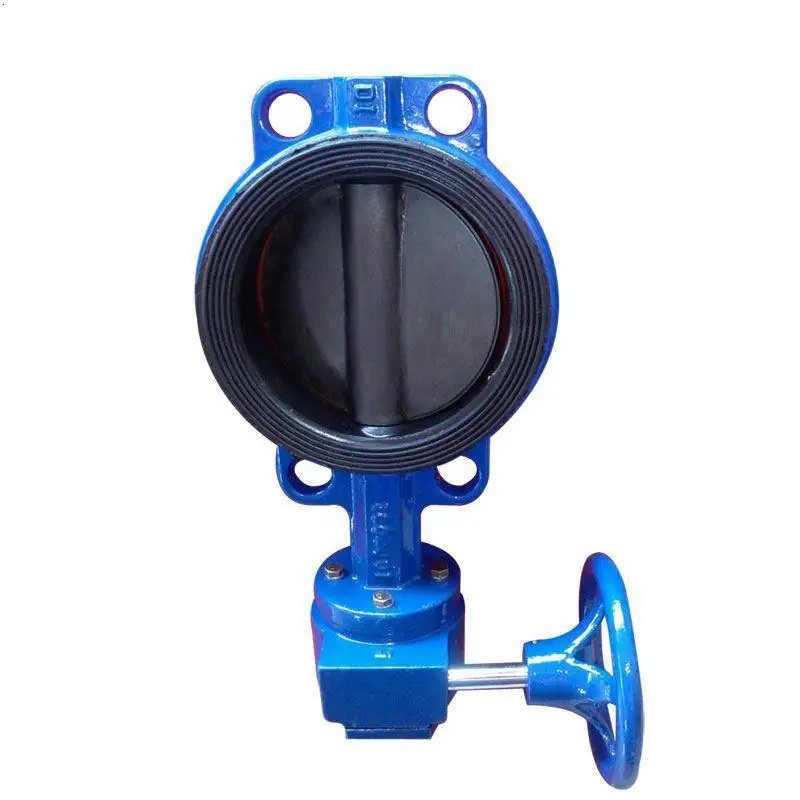

Вафельный клапан-бабочка с червячной передачей

Обзор продукта:

Межфланцевый дисковый затвор с червячной передачей предназначен для эффективного и надежного регулирования жидкостей, газов или суспензий в трубопроводных системах. В этом клапане в качестве закрывающего механизма используется круглый диск («бабочка»), который вращается вокруг оси, перпендикулярной потоку. При повороте диска он либо открывает, либо закрывает клапан, регулируя таким образом поток среды.

Ключевые особенности:

Корпус в форме пластины: конструкция пластины компактна и легка, что позволяет легко устанавливать ее между фланцами трубопровода без необходимости дополнительного сверления фланцев. Он удерживается на месте с помощью болтов, которые проходят через фланцы и корпус клапана.

Работа с червячной передачей: Клапан оснащен приводом с червячной передачей, который позволяет работать вручную. Червячный механизм снижает усилия, необходимые для управления клапаном, обеспечивая точное управление с минимальным усилием руки.

Диск и седло. Диск клапана обычно изготавливается из прочных материалов, таких как нержавеющая сталь, а седло покрыто эластомером, например EPDM, PTFE или резиной, что обеспечивает герметичное уплотнение и предотвращает утечки.

Четвертьоборотный клапан: клапан этого типа приводится в действие простым поворотом ручки или шестерни на 90 градусов, что делает его быстрым и эффективным вариантом для включения/выключения или регулирования.

Управление потоком: дроссельный клапан обеспечивает превосходное управление потоком при низких перепадах давления, что делает его пригодным как для дросселирования, так и для изоляции.

Коррозионная стойкость: благодаря использованию таких материалов, как нержавеющая сталь, ковкий чугун или другие высококачественные сплавы, эти клапаны обеспечивают высокую устойчивость к коррозии и подходят для использования в различных химических, водоочистных и промышленных применениях.

Диапазон размеров: Доступны различные размеры для труб разного диаметра, обычно от 2 дюймов (50 мм) до 48 дюймов (1200 мм) или более.

Приложения:

· Системы водоснабжения и очистки

· Системы отопления, вентиляции и кондиционирования

· Нефте- и газопроводы

· Химическая и фармацевтическая промышленность

· Обработка продуктов питания и напитков

· Электростанции

Преимущества:

· Компактный дизайн

· Низкие эксплуатационные расходы

· Простота установки и эксплуатации

· Длительный срок службы

Параметр

Червячная передача
