В чем разница между одиночными, двойными и тройными эксцентричными клапанами бабочек?

1. Центральный клапан бабочки

Структурные характеристики этого типаклапан бабочкиэто то, что ось ствола клапана, центр тарелки бабочки и центр тела находится в том же положении. Структура проста и легко изготавливает. Общие резиновые клапаны бабочек принадлежат этой категории. Недостатком является то, что тарелка бабочки и сиденье клапана всегда находятся в состоянии экструзии и царапины, расстояние сопротивления большое, а износ быстрый. Чтобы преодолеть экструзию и очистку и обеспечить производительность герметизации, сиденье клапана в основном изготовлен из упругих материалов, таких как резина или политетрафторэтилен, но также ограничен температурой. Вот почему люди традиционно считают, что клапаны бабочек не устойчивы к высоким температурам.

2. Единственный эксцентричный клапан бабочки

Чтобы решить проблему экструзии тарелки бабочки и сиденья клапана концентрического клапана бабочки, был получен один эксцентричный клапан бабочки. Его структурные характеристики заключаются в том, что ось ствола клапана отклоняется от центра пластины бабочки, так что верхние и нижние концы пластины бабочки больше не становятся осью вращения, а верхние и нижние концы пластины бабочки и сиденье клапана рассеяны и уменьшаются. Чрезмерная экструзия. Однако из -за единой эксцентричной структуры феномен очистки между тарелкой бабочки и сиденьем клапана не исчезает в течение всего процесса открытия и закрытия клапана, а диапазон применений аналогичен концентрическому клапану бабочки, поэтому он не широко используется.

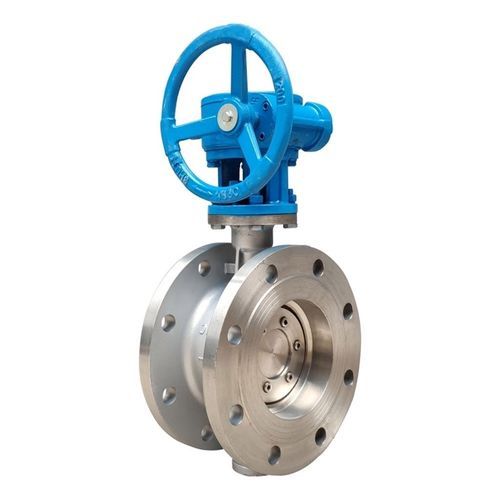

3. Двойной эксцентричный клапан бабочки

Адвойной эксцентричный клапан бабочки, который является наиболее широко используемым в настоящее время, дополнительно улучшается на основе единого эксцентричного клапана бабочки. Его структурная особенность заключается в том, что ось ствола клапана отклоняется как от центра пластины бабочки, так и в центре тела. Двойной эксцентричный эффект позволяет пластине бабочки быстро отсоединяться от сиденья клапана после открытия клапана, что значительно устраняет ненужную чрезмерную экструзию и царапина между тарелкой бабочки и сиденьем клапана, уменьшая сопротивление отверстия, уменьшая износ и увеличение срока службы сиденья клапана. Значительное снижение масштабирования также позволяет двойному эксцентричному клапану бабочек использовать металлические сиденья клапана, что улучшает применение клапанов бабочек в высоких температурных полях. Однако, поскольку его принцип уплотнения принадлежит конструкции герметизации положения, то есть уплотняющейся поверхности бабочки и сиденья клапана находится в контакте с линией, а упругая деформация, вызванная тарелкой бабочки, сжимающим сиденье клапана, дает эффект герметизации, требования к закрытию очень высоки (особенно сиденье металлического клапана), а способность подкрепления давления низкая. Вот почему люди традиционно считают, что клапаны бабочек не устойчивы к высокому давлению и имеют большую утечку.

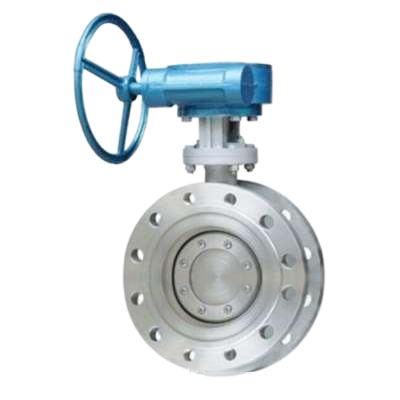

4. Тройной эксцентричный клапан бабочки

Чтобы быть устойчивым к высокой температуре, необходимо использовать жесткие уплотнения, но утечка большая; Чтобы иметь нулевую утечку, необходимо использовать мягкие уплотнения, но они не устойчивы к высокой температуре. Чтобы преодолеть противоречие двойного эксцентричного клапана бабочки,клапан бабочкибыл эксцентричным в третий раз. Его структурная особенность состоит в том, что в то время как положение оси двойного эксцентричного ствола клапана является эксцентричной, коническая ось поверхности герметизации пластины бабочки отклоняется на цилиндрическую ось тела. То есть после третьего эксцентриситета герметизирующая часть пластины -бабочки больше не является истинным кругом, а эллипсом, а форма ее герметизирующей поверхности асимметрична, одна сторона наклонен к центральной линии тела, а другая сторона параллельна центральной линии тела.

Самая большая особенность этого третьего эксцентриситета заключается в том, что она принципиально меняет структуру герметизации. Это больше не уплотнение положения, а уплотнение кручения, то есть оно не полагается на упругую деформацию сиденья клапана, но полностью опирается на давление на поверхности контакта сиденья клапана для достижения эффекта герметизации. Следовательно, проблема нулевой утечки сиденья металлического клапана решается одним махом, а также поскольку давление поверхности контакта пропорционально средней давлению, также решается высокое давление и высокое температурное сопротивление.
